Ultimate Organic Solvent Purification System(유기용매 정제장치)란?
2005년 노벨 화학상 수상자 Grubbs 박사의 기술을 바탕으로 완성된, 가장 안전하고 완벽한 상온 유기용매 정제 시스템
유기용매 정제장치는 기존의 위험하고 번거로웠던 가열 증류법(Distillation)을 완벽하게 대체하는 최첨단 연구 장비입니다. 노벨 화학상 수상자인 Grubbs 박사의 논문 "Safe and Convenient Procedure for Solvent Purification"의 원리를 근거로 그의 직접적인 지도 아래 완성되었습니다. 가열 과정 없이 오직 정제 컬럼을 통과시키는 방식으로, 용매 속의 수분과 산소를 안전하고 완벽하게 제거합니다.
* 검증된 정제 능력 (Karl Fischer Data 기준) 정밀 수분 측정법(Karl Fischer법)을 통해 정제 후 함수량의 정확도와 정밀도에서 압도적으로 높은 평가를 받았습니다. 초고순도의 유기용매를 상시 확보할 수 있습니다.
* 비가열식 상온 정제로 폭발 위험 제로 가열이나 냉각 등의 열·전기 에너지를 전혀 사용하지 않아 실험실 내 화재 및 2차 재해 위험성을 근본적으로 차단합니다.
* 인력 및 시간의 획기적인 절감 용매 정제를 위해 장시간 끓이고 대기할 필요가 없습니다. 필요할 때마다 탈산소·탈수 처리된 정제 용매를 즉시 원하는 만큼 추출하여 사용할 수 있습니다.
* 쾌적하고 친환경적인 연구 환경 조성 밀폐형 시스템으로 용매의 기화 손실을 방지하고 유출을 차단하여, 용매 냄새 없는 쾌적하고 안전한 연구실 환경을 유지해 줍니다.
Karl Fischer Results(정제후 용매내함수량측정결과)
| Solvent Type | Expected Titration Results | Solvent Type | Expected Titration Results |
|---|---|---|---|
| Acetonitrile | 15 ppm | Heptane | 2 ppm |
| Benzene | 4 ppm | Hexane | 2 ppm |
| Chloroform | 2 ppm | Methanol | 40 ppm |
| Dichloromethane | 2 ppm | Pentane | 2 ppm |
| DME | 30 ppm | Chlorobenzene | 6 ppm |
| DMF | 30 ppm | THF - Inhibitor-free | 7 ppm |
| Ether- Inhibitor-free | 8 ppm | Toluene | 2 ppm |
| * 상기 이외의 1.4-Dioxane, pyridine, NMP, Diisopropylethylene 등 대부분의 유기용매 및 monomer 등의 화학약품 정제 가능 | |||
장치의 구성

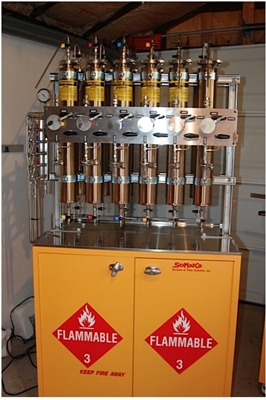

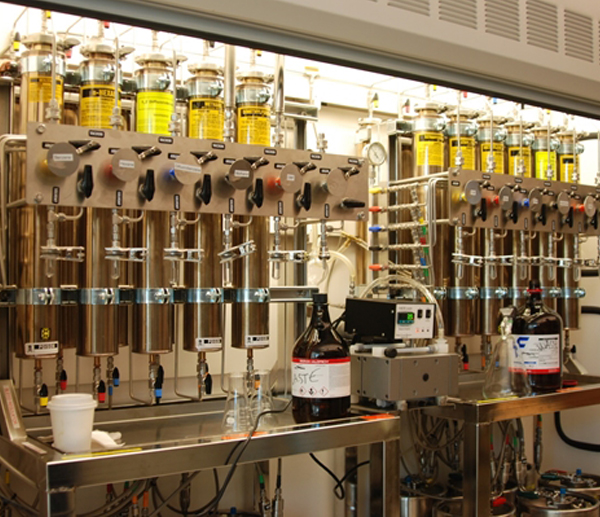

Multi 용매정제장치

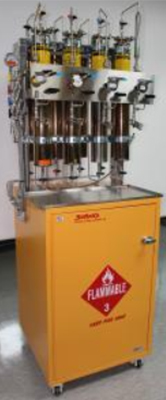

용매정제장치

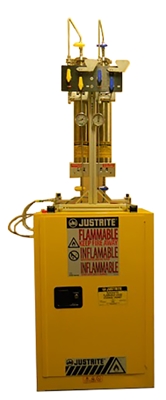

용매정제장치
용매정제장치
본체(GCDT,GCFS,GCWM 1~7):
- Free standing, Desktop형, Glove box 또는 Hume hood 내장형, wall mounted type 등
- 1종류부터 7종류의 solvent 정제용까지 다양(기타 특수사양 제작 가능)
본체
- Free standing, Desktop형, Glovebox 연결형, Hume hood내장형, Wall mounted type 등 사용자가 원하는 형태 제작
Purification Column
- 구성 : 종류별로 각각 수분과 산소를 정제하는 Column(산소정제+수분정제 컬럼 / 용매)
- 정제용량 : ACS이상 Solvent 사용시 400~800L/Column

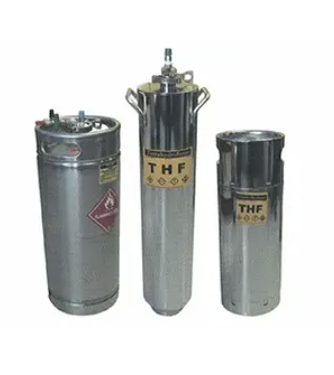

Kegs
- 용도 : 정제용 Solvent 보관용 Stainless steel 내압 탱크
- 안전 : Relife valve 부착
- 용량 : 4L, 10L, 20L
Take off flask
- 용량 : 250, 500, 1000, 2000ml
- Stopcock : 3ways, 4ways

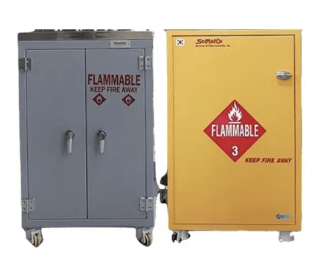

Safty cabinet
Diaphragm vacuum Pump(CT840)
- Tow stage diaphragm pump
- Ultimate vacuum 8mbar
settings
Option
- level gauge : keg내의 내용 물량을 알 수 있도록 장치 추가
- 용매 안전 충진과 탈기 장치
증류법과 비교 시
- 안전성
- 증류법은 화재나 2차 재해를 유발할 수 있으며, 부주의로 인한 완전 증발 시 폭발 위험이 큰 반면, 용매정제장치는 잠재적 위험성이 전혀 없어 2차 재해를 효과적으로 예방하고 최소화할 수 있는 실험실 안전 최적의 장비입니다. 특히 가열이나 냉각 등의 열에너지와 전기가 전혀 필요하지 않아 매우 안전합니다.
- 인력 및 시간 절약
- 탈산소 및 탈수 공정을 거친 정제 용매를 언제든지 필요한 만큼 곧바로 사용할 수 있습니다. 증류법처럼 용매 정제에 오랜 시간이 소요되거나 대기할 필요가 없어 시간과 인력을 대폭 절감할 수 있습니다.
- 환경
- 용매 손실(Loss)을 대폭 줄이고 유출을 방지하여 용매 냄새 없는 쾌적한 연구실 환경을 조성합니다. 가열로 인해 기화하는 용매가 줄어들며, 연구실의 공간과 실내 환경에 맞춰 다양한 형태와 방식으로 맞춤 제작 및 설치가 가능합니다.
